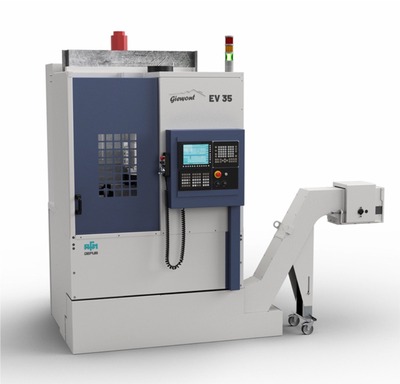

Tokarka Pionowa EV 35 Giewont

Zastosowanie

Tokarka pionowa „Giewont” zaprojektowana została na bazie ponad 40 letnich doświadczeń producenta w budowie obrabiarek. Jest pionierskim rozwiązaniem tokarki pionowej przeznaczonej do wysokowydajnej, a jednocześnie precyzyjnej obróbki detali.

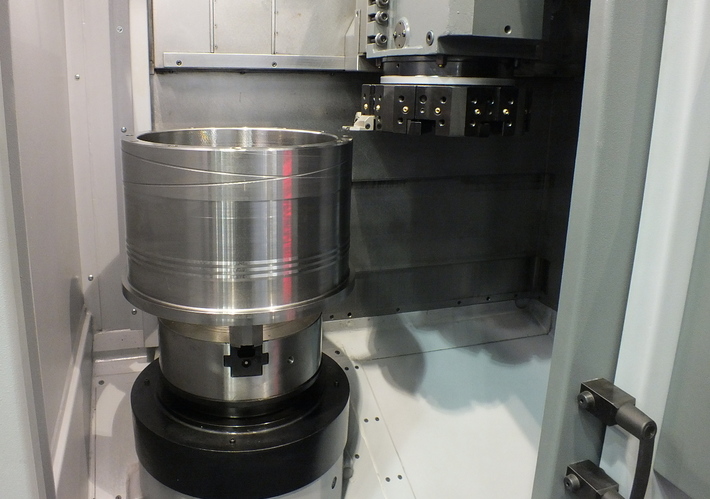

Tokarka pionowa CNC „Giewont” przeznaczona jest do kompleksowej obróbki przedmiotów krótkich klasy tuleja - tarcza dzięki zastosowaniu głowicy narzędziowej 8 pozycyjnej.

Założenia konstrukcyjne tokarki
Budowanie tokarek w układzie pionowym stało się możliwe dzięki zastosowaniu integrowanego napędu głównego (elektrowrzeciona). Rozwiązanie to pozwala na uzyskanie zwiększonego momentu obrotowego przy jednoczesnym dużym zakresie prędkości obrotowych wrzeciona 25÷3200obr/min.

Możliwości technologiczne tych tokarek są następujące:
1. Przy sterowaniu w osi X i Z można wykonywać:
• toczenie osiowe i promieniowe przedmiotów o prostych lub złożonych kształtach na powierzchniach zewnętrznych i wewnętrznych,
• obróbkę otworów w osi przedmiotu, nacinanie gwintów zewnętrznych i wewnętrznych.
2. Przy sterowaniu osi C można ponadto wykonać:
• frezowanie płaszczyzn, krzywek,
• obróbkę otworów rozmieszczonych promieniowo lub równolegle do osi.

Jedną z najważniejszych cech charakterystycznych tokarki pionowej „Giewont” jest jej zwarta, modułowa budowa, zapewniająca bezwzględna sztywność, oraz szybkość w dostosowaniu maszyny do zmieniających się zadań produkcyjnych, tzn. szybkie przezbrajanie na nowe przedmioty obrabiane w małych seriach, co w przypadku tokarek poziomych nie zawsze jest możliwe.

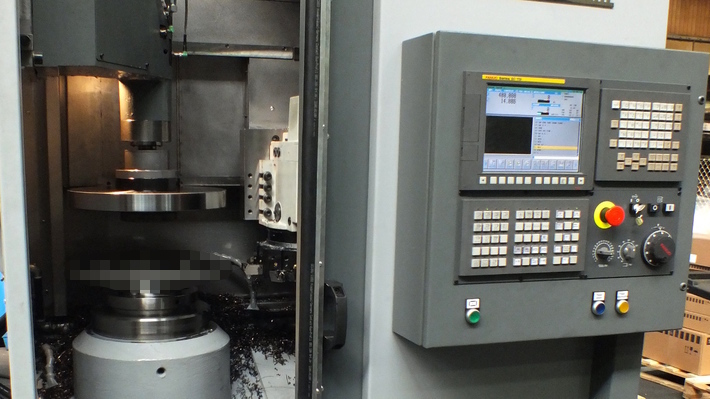

Gabaryty urządzenia pozwalają na umiejscowienie jej praktycznie w każdych warunkach co również daje przewagę w stosunku do tradycyjnych tokarek. Zastosowanie w tokarce „Giewont” sterowania największego producenta sterowań na świecie japońskiej firmy FANUC seria 0iTF daje użytkownikowi prawdziwy komfort pracy, a nakładka MANUAL GUIDE jest wyjątkowym usprawnieniem.

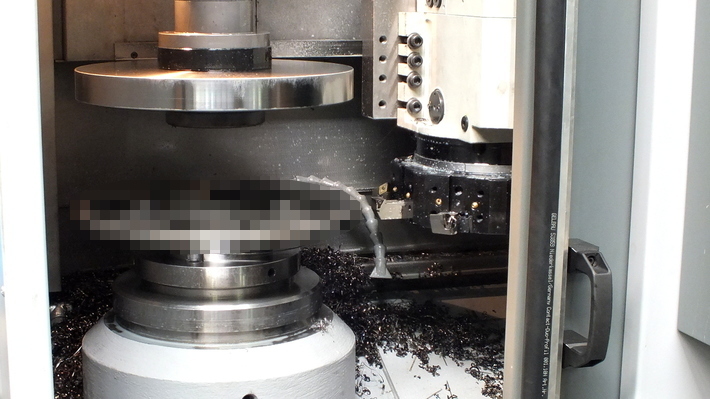

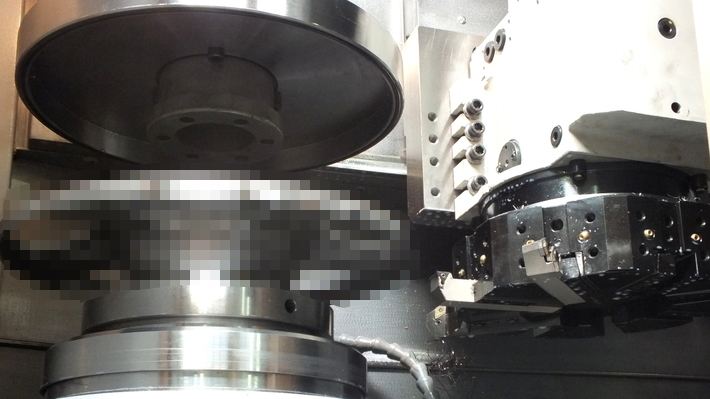

Docisk-przyrząd specjalny (OPCJA, indywidualna wycena)
Przyrząd specjalny dociskowy osadzony jest na specjalnym spawanym wsporniku przykręconym do kolumny obrabiarki.
Dla pracy uchwytowej pinola przyrządu specjalnego znajduje się w skrajnym górnym położeniu pozwalającym na wejście suportu poprzecznego przed tarczę dociskową przyrządu. Przyrząd wyposażony jest w pinolę hydrauliczną z gniazdem Morse-a 5, poprzez wysuw której możliwe jest podparcie materiału. Wielkość siły docisku reguluje się ręcznie poprzez ciśnie oleju w cylindrze pinoli za pomocą zaworu redukcyjnego (OPCJA). Wartość ciśnienia kontrolowana jest poprzez jeden przekaźnik ciśnieniowy –maksymalne ciśnienie 3,5 MPa. Przesuw pinoli do góry i w dół sterowany jest przyciskami nożnymi (praca impulsowa –wciśnięcie przycisku nożnego powoduje ruch konika, a jego zluzowanie -zatrzymanie) lub w cyklu automatycznym przez wpisanie odpowiednich funkcji M (praca nie impulsowa –maksymalne wysunięcie lub cofnięcie się pinoli).

DANE CHARAKTERYSTYCZNE TOKARKI EV-35

Gabaryty obróbkowe

Wrzeciennik stały

Konik-docisk specjalny/opcja*

Suport krzyżowy

Standardowa głowica rewolwerowa

Wymiary gabarytowe

* Opcja

** Masa maszyny w zależności od wybranej opcji

Ze względu na ciągły proces modernizacji produktów, przedstawione dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia.
