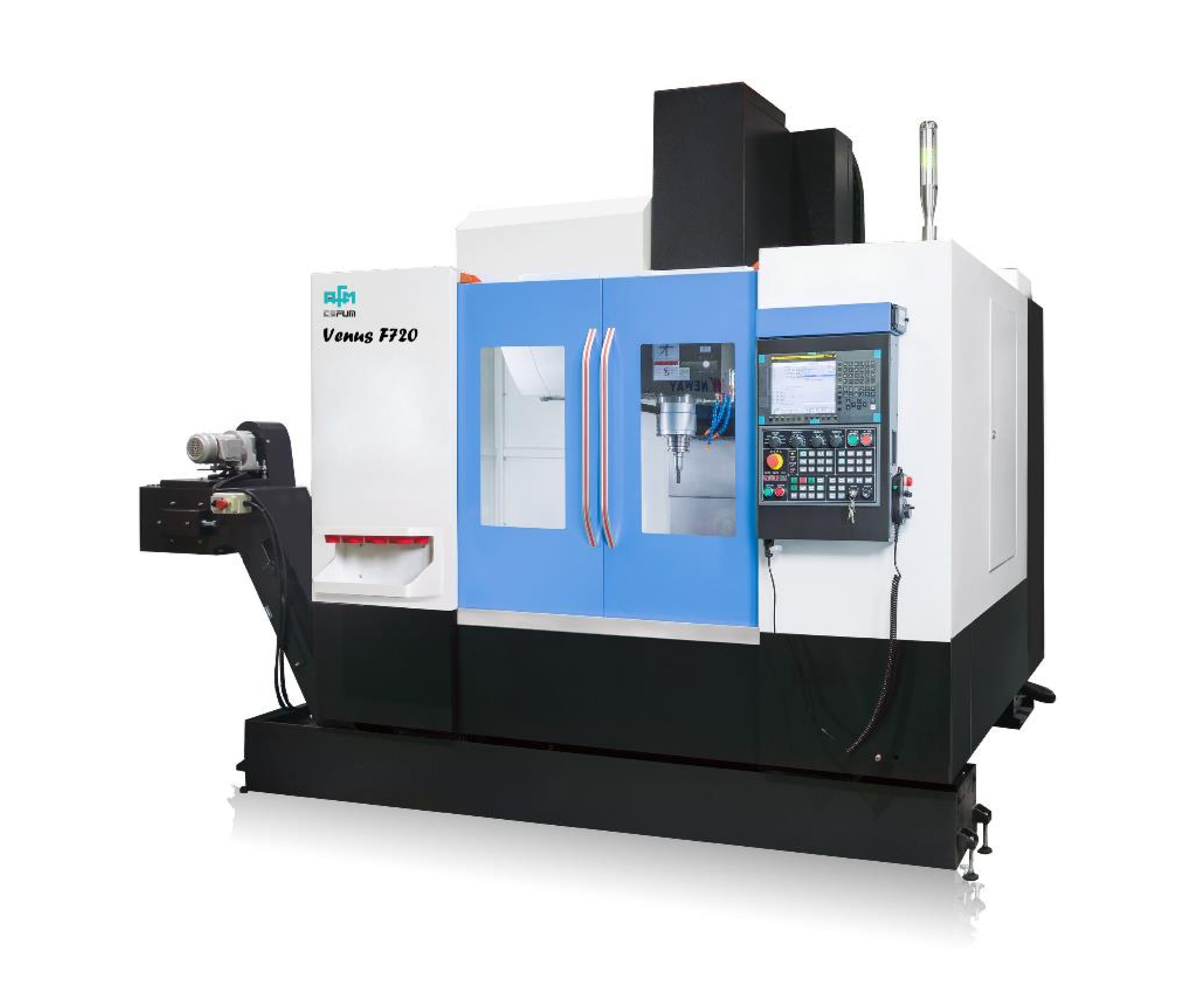

Centrum pionowe Venus F720 z elektrowrzecionem

* opcja, ** masa maszyny w zależności od wybranej opcji

Ze względu na ciągły proces modernizacji produktów, przedstawione dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia.

VENUS F720 to średniej wielkości pionowe centrum frezarskie sterowane numerycznie o stałej kolumnie. Posiada zwartą konstrukcję, estetyczny wygląd i może być używane zarówno do prac w warunkach produkcji jednostkowej jak i seryjnej.

Po jednorazowym zamocowaniu przedmiotu obrabianego, obrabiarka może automatycznie i w sposób ciągły wykonywać różne procesy takie jak: frezowanie, wiercenie, wytaczanie, pogłębianie i gwintowanie itp.

Venus F720 posiada wbudowane elektrowrzeciono o prędkości maksymalnej

18 000 obr./min lub 24 000 obr./min co gwarantuje wysoką jakość obróbki przy małych średnicach narzędzi.

Maszyna ta nadaje się do różnorodnej obróbki skomplikowanych części. Jest szeroko stosowana w produkcji części samochodowych, zaworów, maszyn budowlanych, sprzętu IT, sprzętu optycznego, sprzętu medycznego oraz w lotnictwie, przemyśle kosmicznym i innych gałęziach przemysłu.

Łoże, kolumna, sanie, stół

Łoże to sztywny, jednoczęściowy odlew z drobnoziarnistego żeliwa z silnym użebrowaniem, które zapobiega drganiom i odkształceniom podczas intensywnego skrawania. Bardzo szeroki rozstaw prowadnic rolkowych zapewnia doskonałe podparcie sań, niezależnie od rozkładu obciążenia na stole. Stół jest w pełni podparty przez sanie w każdej pozycji, bez wystającego elementu. Sztywna użebrowana kolumna w kształcie odwróconej litery Y zapobiega skręcaniu i odkształcaniu, a także tłumi drgania podczas obróbki przy dużych obciążeniach i prędkościach skrawania.

Rozstaw prowadnic w osi Z wynosi 724mm. Stół wykonany jest jako monolit żeliwny.

Śruba kulowa i prowadnice

W maszynach VENUS F720 zastosowane są prowadnice toczne (rolkowe) we wszystkich osiach liniowych X, Y, Z.

Prowadnice te, w porównaniu ze standardowymi systemami prowadnic kulkowych, zapewniają wyższą sztywność, dokładność oraz lepszą jakość obrabianych powierzchni.

Każda prowadnica jest automatycznie smarowana, co gwarantuje długą żywotność i niezawodną pracę maszyny.

Śruba kulowa szybkoobrotowa C4 ze stabilizacją temperatury.

Śruby kulowe osi X,Y,Z wykorzystują proces wstępnego napięcia, który skutecznie zmniejsza luz na nakrętce i pomaga zmniejszyć tarcie oraz temperaturę. Poprawia to również dokładność, wzmacnia sztywność i odporność na odkształcenia.

Wrzeciono

W maszynie VENUS F720 zastosowano elektrowrzeciono, wsparte na precyzyjnych ceramicznych łożyskach kulkowych, które minimalizują hałas, wibracje i wzrost temperatury. Konstrukcja nadmuchu powietrza i kurtyny powietrznej wrzeciona zapewnia nadciśnienie w komorze łożysk, chroniąc je i wrzeciono przed nadmierną korozją pochodzącą od zasysania oparów chłodziwa.

Maszyny produkowane są w dwóch wersjach prędkości maksymalnej wrzeciona:

w wersji 18 000 obr./min i mocy 20/30kW oraz w wersji 24 000 obr./min i mocy 15/30kW.

Osłona maszyny

Całkowicie zamknięta osłona wykonana jest z grubej blachy, zaprojektowanej tak, aby zatrzymywać zarówno wióry, jak i chłodziwo. Podwójne, duże drzwi przesuwne otwierają się na szerokość 1000 mm i zapewniają nieograniczony dostęp do stołu, ułatwiając wymianę ciężkich oprzyrządowań lub obrabianych detali.

Transporter wiórów i zbiornik wody

Maszyna posiada automatyczny łańcuchowy przenośnik wiórów wraz z koszem. Transporter może być załączany ręcznie lub za pomocą funkcji M w programie technologicznym. Stosunkowo duży zbiornik chłodziwa ogranicza wzrost temperatury całej maszyny, a dodatkowy pistolet na chłodziwo służy do czyszczenia wiórów z przestrzeni roboczej.

Smarowanie

Automatyczne smarowanie prowadnic i śrub kulowych odbywa się za pomocą odpowiedniego agregatu, który precyzyjnie kontroluje zarówno czas jak i dawki oleju. Alarm niskiego poziomu oleju zapobiega ponownemu uruchomieniu maszyny, jeśli w zbiorniku jest niewystarczająca jego ilość, co zapobiega ewentualnym uszkodzeniom maszyny. Aby zapobiec zatkaniu dozowników/dławików smarujących, należy stosować wyłącznie zalecany olej określony w instrukcji konserwacji maszyny.

Magazyn narzędziowy

Maszyna wyposażona jest w tarczowy magazyn na 24 lub 30 narzędzi, zaprojektowany z wysoką sztywnością, co umożliwia stabilne mocowanie ciężkich narzędzi. System krzywkowy zapewnia szybką i niezawodną wymianę narzędzi.

Każda maszyna przechodzi tysiące testów wymiany narzędzi przed opuszczeniem fabryki, aby zagwarantować płynną i bezawaryjną pracę. Przeprowadzany jest również 48-godzinny test ciągłej pracy bez usterek, który zapewnia wskaźnik przestojów poniżej 0,5%.

Dostępne opcje

Chłodzenie przez wrzeciono 20,30,50 Bar

Sondy do pomiaru narzędzia i detalu Renishaw

Dodatkowe liniały w osi X,Y,Z

Stół obrotowy CNC 170R (wznios do osi 135mm) + uchwyt trójszczękowy ręczny +konik

Dodatkowe głowice kątowe

Dodatkowe specjalne oprzyrządowanie wg. wytycznych klienta

Doświadczony zespół inżynierów zapewnia profesjonalne projektowanie osprzętu i

kompleksowe rozwiązania

Karta katalogowa

• Centrum pionowe Venus F720 z elektrowrzecionem – pobierz PDF
