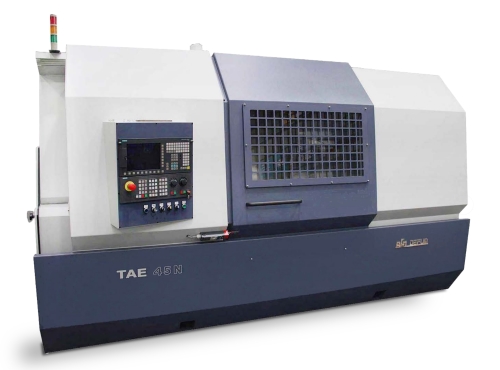

Tokarka sterowana numerycznie TAE 45N - obrabiarka o dużej sztywności przeznaczona między innymi do ciężkiej obróbki tokarskiej przedmiotów mocowanych w kłach lub w samym uchwycie. Główną jej zaletą jest możliwość uzyskania dużych parametrów skrawania przy jednoczesnym zachowaniu precyzji wykonania detali, co sprawia, że jest to maszyna wysokowydajna.
Opcja napędzanych narzędzi i osi „C” pozwala na uzupełnienie operacji tokarskich o wiercenie poprzeczne lub pozaosiowe oraz frezowanie.
Konstrukcja tokarki oparta jest o klasyczne skośne łoże odlewane z żeliwa szarego. Duży kąt nachylenia łoża sięgający 70° gwarantuje bardzo dobry spływ wiórów i sztywność maszyny, która praktycznie może stać na trzech poduszkach i nie wymaga specjalnego poziomowania.
Dzięki wyjątkowo sztywnemu łożu obrabiarka może być wykonana w wersji umożliwiająca wysokowydajną obróbkę górnego zakresu średnic. Wersja ta przewiduje reduktor dwubiegowy w łańcuchu przeniesienia napędu głównego, który w pierwszym zakresie pozwala uzyskać moment na wrzecionie aż do 870 Nm (S6).
Jednostki posuwowe prowadzone są na prowadnicach ślizgowych, co przy dużej mocy napędu głównego pozwala na wysokowydajną obróbkę przy bardzo wysokim współczynniku tłumienia drgań.
Śruby toczne szlifowane w obu osiach reprezentują najnowsze osiągnięcie światowe – elementy toczne są w koszykach eliminujących ich wzajemne tarcie.
W specjalnej wersji maszyny kłowej, tokarka może być wyposażona w dwa niezależne suporty, pozwalające na jednoczesną obróbkę z dwóch stron wałków zamocowanych w kłach, co zdecydowanie zwiększa jej wydajność.
Sztywna i masywna konstrukcja maszyny kwalifikuje ją do zastosowań w produkcji wielko seryjnej i masowej.
Łatwy dostęp do przestrzeni obróbczej zapewniony przez duży kąt nachylenia łoża daje duże możliwości automatyzacji procesów załadunku przedmiotów obrabianych - czy to przy użyciu specjalizowanych manipulatorów produkcji własnej AFM DEFUM, lub uniwersalnych robotów przemysłowych.
DANE CHARAKTERYSTYCZNE TOKARKI TAE45N
Gabaryty obróbkowe
| Maksymalna średnica przelotu nad osłonami prowadnic łoża | 450 | mm |
| Maksymalna średnica przelotu nad osłonami suportu poprzecznego | 340 | mm |
| Maksymalna długość toczenia uchwyt fi 250mm z konikiem | 1000 | mm |
| Średnica standardowego uchwytu samocentrującego | 250 | mm |
Wrzeciennik stały
| Końcówka wrzeciona cylindryczna | 220j5 | mm |
| Przelot wrzeciona/opcja* | 75/105* | mm |
| Prześwit cięgna/opcja* | 65/90* | mm |
| Moc napędu głównego S1/S6 wykonanie bez reduktora /FANUC;SIEMENS/ | 22/35;22/33 | kW |
| Moc napędu głównego S1/S6 wykonanie z reduktorem /FANUC;SIEMENS/ | 15/25;15/22 | kW |
| Maksymalny moment na wrzecionie S6 przelot 75/105mm bez reduktora | 306/344 | Nm |
| Maksymalny moment na wrzecionie S6 przelot 75/105mm z reduktorem | 870/978 | Nm |
| Zakres prędkości wrzeciona/przelot 75;105mm/ | 5-3000;5-2500 | obr/min |
Konik
| Przesuw konika | 700 | mm |
| Stożek Morse'a | 5 | |
| Regulowana siła docisku kła | 70-900 | daN |
| Skok pinoli | 100 | mm |
Suport krzyżowy
| Przesuw osi X/Z | 240/1150 | mm |
| Moment silnika osi X/Z /FANUC;SIEMENS/ | 12/12;11/11 | Nm |
| Maksymalna prędkość przesuwu osi X/Z | 15/15 | m/min |
| Minimalna programowalna wartość przesuwu | 0,001 | mm |
Standardowa głowica rewolwerowa
| Liczba pozycji | 12 | |
| Maksymalna średnica chwytu wytaczadła | 40 | mm |
| Przekrój trzonka noża /tarcza BM i VDI/ | 25x25 | mm |
| Średnica chwytu oprawki /tarcza VDI/ | 40 | mm |
Głowica rewolwerowa z narzędziami obrotowymi
| Liczba pozycji | 12 | |
| Ilość narzędzi obrotowych VDI | 12 | |
| System narzędziowy: oprawki VDI | 40 | |
| Maksymalna prędkość narzędzi obrotowych | 4000 | obr/min |
Wymiary gabarytowe
| Długość | ~3700 | mm |
| Szerokość | ~1740 | mm |
| Wysokość | ~2260 | mm |
| Pojemność zbiornika chłodziwa | 200 | l |
| Masa | ~5800** | kg |
* Opcja
** Masa maszyny w zależności od wybranej opcji
Ze względu na ciągły proces modernizacji produktów, przedstawione dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia.
| Układ sterowania CNC FANUC/SIEMENS | X |
| Instalacja elektryczna przystosowana do zasilania z sieci 3x400V, 50 Hz | X |
| System wodnego chłodzenia narzędzi z doporowadzeniem przez tarczę narzędziową | X |
| Graficzne wsparcie programowania - predefiniowane cykle obróbcze | X |
| Silnik główny bez reduktora dla wersji 3-osiowej/z reduktorem 1:4 dla wersji 2-osiowej | X |
| Przetwornik obrotowo - impulsowy na wrzecionie/ gwintowanie na sztywno | X |
| Regulowane cyfrowo napędy osi | X |
| Elektroniczne kółko ręczne | X |
| Port USB na przednim panelu obrabiarki | X |
| 12-pozycyjna głowica z narzędziami stałymi mocowanymi bezpośrednio w tarczy narzędziowej lub mocowaniem VDI40 | X |
| Uchwyt mechaniczny fi 250mm z cylindrem hydraulicznym | X |
| Konik przesuwany suportem (z programu) z pinolą hydrauliczną | X |
| System zabezpieczenia przed otwarciem: przednie drzwi strefy obróbczej/ drzwi szafy elektrycznej | X |
| Instalacja oświetleniowa | X |
| Koncentrat chłodziwa TRIM MicroSol 515 | X |
| Standardowy kolor malowania BLUE AFM zbliżony do RAL 5000 /podstawa maszyny/, RAL 7035 | X |
| Sygnalizator stanu maszyny | X |
| Instrukcja obsługi i programowania | X |
